24 Pezzi Macchina per Saldatura Rete di Armatura con Elettrodi, Maglia 100*100mm

24 Pcs Maglia elettrodica 100*100mm Maglietta di saldatura a maglia di barra di acciaio rinforzata

Introduzione alla macchina di saldatura a maglia di barre di acciaio rinforzate

La macchina di saldatura a maglia di barra di acciaio di rinforzo salda automaticamente i fili di acciaio in maglia per la costruzione.si attacca e salda con precisione le intersezioni del filo utilizzando corrente elettrica e pressioneLa macchina tira e taglia continuamente la maglia per una produzione efficiente.con una tensione di 20 V o più, ma non superiore a 50 V.

Caratteristiche della macchina di saldatura a rete di barre di acciaio rinforzate

1Il nuovo design aumenta la produzione del 20%, riduce il consumo di aria del 30%, accorcia il cilindro del 60%, fornisce una pressione di 570 kg, risparmia il 50% di energia e semplifica la connessione delle valvole.

2. un tubo di acciaio speciale consente una facile alimentazione del filo di linea; un servomotore trasmette i fili ulteriormente; i cilindri SMC si attaccano automaticamente; i tunnel di slot si sollevano per proteggere gli elettrodi.

3. Il filometro a filo incrociato con capacità di 1 T utilizza un motore e un riduttore per l'alimentazione in massa; il servomotore garantisce una caduta di filo precisa e stabile con una grande coppia.

4La trazione della maglia è guidata da un servomotore con riduttore, i cilindri SMC controllano il sollevamento del gancio e il PLC regola la distanza tra i fili tramite touch screen.

5Il sistema di controllo PLC garantisce un funzionamento preciso e automatizzato dell'intera macchina, consentendo una facile impostazione dei parametri, un monitoraggio in tempo reale e prestazioni stabili.

6. Tracciatore di fili: il motore passo a passo guida il dispositivo a disco per far cadere i fili automaticamente e il tracciatore ha una grande capacità di stoccaggio di fili fino a 1,5 tonnellate.Quando non c'è filo incrociato nella trampoliera, l' attrezzatura smetterà di funzionare automaticamente.

7- Meccanismo di alimentazione longitudinale del filo: il servomotore è dotato di riduttore planetario per guidare il dispositivo di alimentazione del filo a compressione pneumatica per inviare il filo alla posizione di saldatura.L'attrezzatura viene saldata automaticamente.

8- Meccanismo di trazione della maglia: servomotore che sostiene il riduttore planetario azionando il dispositivo di trazione pneumatico di maglia di fissaggio per garantire la stabilità del sistema e la dimensione standard della maglia saldata.Disegno a maglia automatico può realizzare la produzione di maglia di dimensioni di allungamento.

9- vengono adottati elettrodi di saldatura raffreddati ad acqua e una nuova rete di saldatura per trasformatori speciali di raffreddamento ad acqua con resina epossidica;che ha dimensioni più piccole e una maggiore sicurezza e affidabilità rispetto ai trasformatori tradizionali.

10Gli apparecchi elettrici a bassa tensione sono realizzati con Schneider, marchi noti per garantire un funzionamento efficiente e stabile dell'apparecchiatura.

11. La macchina smetterà di funzionare automaticamente se non ci sono fili incrociati nel dispositivo di tramoggia.

12. Quando c'è un malfunzionamento sulla macchina, il PLC farà l'allarme, che è conveniente per regolare la macchina.

13. La regolazione dello spazio del filo incrociato adotta il controllo PLC microcomputer, impostato sul touch screen.

14. Il sistema di trazione della maglia è calcolato automaticamente in ciclo.Non è necessario impostare manualmente. La macchina di trazione della maglia può tornare all'origine automaticamente dopo aver terminato la maglia di trazione.

Vantaggi della macchina di saldatura a rete di barre d'acciaio rinforzate

1. Efficiente e veloce: la saldatura automatizzata migliora l'efficienza della produzione e riduce i costi del lavoro.
2Qualità di saldatura stabile: saldature forti e connessioni uniformi garantiscono la resistenza e la durata della maglia.
3Controllo di precisione: un sistema PLC regola i parametri di saldatura per una saldatura di alta precisione e un controllo dimensionale.
4Risparmio energetico e rispettoso dell'ambiente: una progettazione razionale riduce il consumo di energia e gas, con conseguente funzionamento più economico.
5. Facile utilizzo: un'interfaccia di controllo touchscreen consente una facile installazione e il monitoraggio dello stato di produzione.
6. Ampia gamma di applicazioni: supporta una varietà di specifiche di armatura per soddisfare i diversi requisiti del progetto.
7Struttura compatta: consente di risparmiare spazio in fabbrica e di agevolare l'installazione e la manutenzione.

Parametri tecnici della macchina di saldatura a maglia di barre d'acciaio rinforzate

Applicazioni delle macchine di saldatura a maglia di barre di acciaio rinforzate

La rete di rinforzo è utilizzata principalmente nella costruzione di infrastrutture come autostrade, ferrovie e piste aeroportuali.

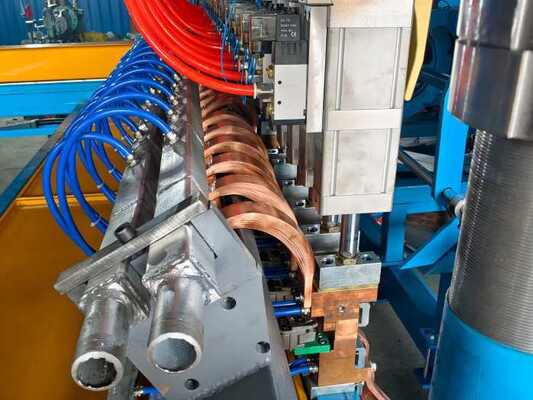

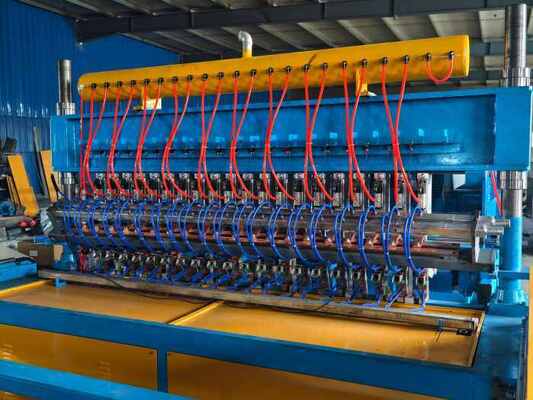

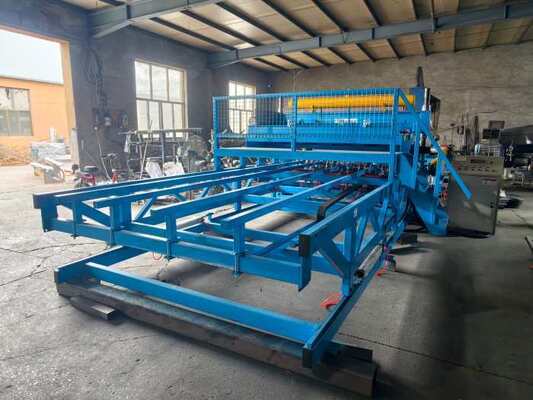

Foto della macchina di saldatura a rete di barre d'acciaio rinforzate
