5-12mm Maschera di saldatura a maglia di rinforzo / BRC Maschera di saldatura a maglia di pannello di concreto di rinforzo

Saldatrice per pannelli in rete di rinforzo da 5-12 mm / Saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC

Introduzione della saldatrice per pannelli in rete di rinforzo da 5-12 mm / saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC

La saldatrice per rete metallica di rinforzo salda automaticamente i fili di acciaio nella rete per la costruzione. Controllato da PLC, blocca e salda con precisione le intersezioni dei fili utilizzando corrente elettrica e pressione. La macchina tira e taglia continuamente la rete per una produzione efficiente. È dotato di elevata velocità di saldatura, dimensionamento accurato, funzionamento a risparmio energetico e facile controllo touch screen, supportato da servomotori e cilindri pneumatici per prestazioni stabili.

Caratteristiche della saldatrice per pannelli in rete di rinforzo da 5-12 mm / Saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC

1. Il nuovo design aumenta la produzione del 20%, riduce il consumo di aria del 30%, accorcia il cilindro del 60%, eroga 570 kg di pressione, risparmia il 50% di energia e semplifica il collegamento della valvola.

2. Il tubo in acciaio speciale consente una facile alimentazione del filo; il servo invia i cavi ulteriormente; Bloccaggio automatico cilindri SMC; i tunnel a fessura si sollevano per proteggere gli elettrodi.

3. L'alimentatore a filo incrociato con capacità 1T utilizza motore e riduttore per l'alimentazione di massa; il servomotore garantisce una caduta del filo precisa e stabile con una coppia elevata.

4. La trazione della rete è azionata da un servomotore con riduttore, i cilindri SMC controllano il sollevamento del gancio e il PLC regola la spaziatura del filo tramite touch screen.

5. Il sistema di controllo PLC garantisce un funzionamento preciso e automatizzato dell'intera macchina, consentendo una facile impostazione dei parametri, monitoraggio in tempo reale e prestazioni stabili.

6. Efficiente e veloce: la saldatura automatizzata migliora l'efficienza produttiva e riduce i costi di manodopera.
7. Qualità di saldatura stabile: saldature forti e connessioni uniformi garantiscono resistenza e durata della rete.
8. Controllo preciso: un sistema PLC regola i parametri di saldatura per una saldatura ad alta precisione e un controllo dimensionale.
9. Risparmio energetico e rispetto dell'ambiente: un design razionale riduce il consumo di energia e gas, con conseguente funzionamento più economico.
10. Funzionamento semplice: un'interfaccia di controllo touchscreen consente una facile configurazione e monitoraggio dello stato della produzione.
11. Ampia gamma di applicazioni: supporta una varietà di specifiche di armature per soddisfare i diversi requisiti di progetto.

Vantaggi della saldatrice per pannelli in rete di rinforzo da 5-12 mm / saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC

1. Estrazione del dispositivo Mesh

Serve per estrarre i fili trasversali saldati dalla rete in base ai parametri impostati dal programma e, in base alla lunghezza della rete, è possibile realizzare più maglie di trazione alternative, fino a quando l'intera rete non viene completamente estratta. È composto da quattro parti: il telaio inferiore, il telaio mobile della rete di trazione, il carrello della rete di trazione e i tubi di rete di supporto.

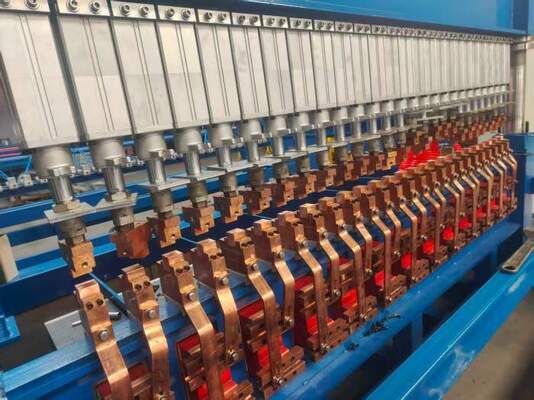

2. Tutti gli elettrodi su e giù adottano CuCrZr speciale, la conduttività elettrica, la durezza e la resistenza all'usura sono tutte molto buone, il tempo di cambio della cella longitudinale è ridotto a circa 30 secondi. Gli elettrodi di saldatura sono azionati dal mandrino che passa attraverso la manovella e installati con pressione della molla regolabile. Questa struttura non è influenzata dal clima e dalla manutenzione e dall'utilizzo convenienti.
E gli elettrodi su e giù adottano entrambi un sistema di raffreddamento ad acqua, riducendo così il calore degli elettrodi superiore e inferiore quando la macchina funziona e può funzionare continuamente per 24 ore.

3. Tramoggia di caduta automatica a filo incrociato
Il dispositivo è un tipo di dispositivo di alimentazione che può inviare i fili di acciaio pretagliati nella posizione dell'elettrodo di saldatura della saldatrice a rete in base ai requisiti di saldatura, può immagazzinare circa 1 tonnellata di fili trasversali pretagliati, riducendo notevolmente l'intensità dell'alimentazione frequente;
a) Questa tramoggia è composta da una piattaforma, due scale, una tramoggia cadente, tutti installati sulla griglia di trazione avanti e indietro.
b) Su entrambi i lati della piattaforma è presente una scala per un facile utilizzo.
c) La tramoggia che cade utilizza una ruota scanalata a forma di disco per selezionare con precisione il filo. In base ai requisiti di saldatura, ciascun filo d'acciaio trasversale viene alimentato uniformemente uno per uno nella posizione dello spintore. La potenza del filo cadente è di 13,5 N. M. Motore passo-passo.
d) Una serie di batacchi di posizionamento dei fili d'acciaio incrociati è installata nella posizione di spinta dello spintore nella trave inferiore della saldatrice a rete per garantire la consistenza dei fili d'acciaio incrociati. Il potere di applauso è un cilindro a tre assi con un diametro del cilindro di 40 mm.

4. Dispositivo di allineamento e alimentazione automatica dei fili di linea

Il dispositivo di alimentazione automatica dei fili di linea serve a inviare automaticamente i fili di linea infilati manualmente alla posizione dell'elettrodo di saldatura della saldatrice a rete principale, in modo da facilitare la saldatrice a rete principale per completare il processo di saldatura. Quando la macchina di alimentazione dei cavi di linea viene alimentata automaticamente, il gruppo successivo di cavi di linea verrà preparato manualmente, il che può realizzare la produzione della saldatrice a rete principale senza spegnimento e migliorare notevolmente l'efficienza produttiva.

a) È composto da un carrello di alimentazione dei cavi di linea, un dispositivo di allineamento, rulli portafili anteriori e posteriori e il telaio del carrello di alimentazione.
b) Sono presenti dispositivi di bloccaggio del filo di linea da 16-26 pezzi, installati sulla trave della macchina che alimenta i fili di linea, e l'azione di bloccaggio è realizzata dal cilindro pneumatico.
c) Il dispositivo di posizionamento per l'allineamento dei fili della linea si muove su e giù. Prima dell'infilatura manuale dei cavi, il dispositivo di allineamento e posizionamento viene sollevato per garantire che la lunghezza di tutti i cavi sia coerente.

Parametri tecnici della saldatrice per reti di rinforzo da 5-12 mm/saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC

Applicazioni della rete di rinforzo

1.Costruzione: rinforzo di pavimenti, pareti, solai e tetti.
2.Progetti stradali: utilizzato in autostrade, ponti e tunnel per il rinforzo del calcestruzzo.
3. Tutela dell'acqua: rafforzamento di dighe, bacini idrici e pendii dei canali.
4.Supporto minerario: utilizzato nei tunnel e nei passaggi sotterranei per il supporto di sicurezza.
5. Pavimentazioni industriali: Rinforzo per pavimenti di fabbriche e magazzini.
6. Componenti prefabbricati: struttura per prodotti prefabbricati in calcestruzzo come tubi e canali sotterranei.

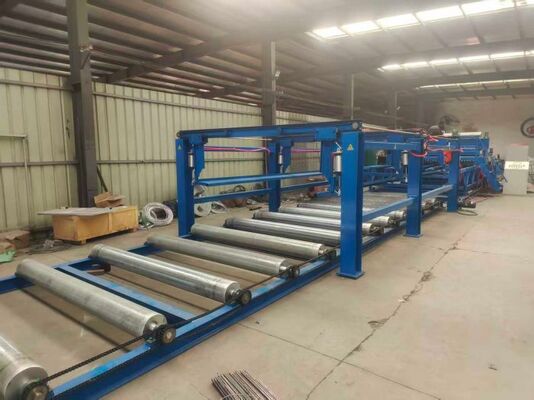

Foto della saldatrice per pannelli in rete di rinforzo da 5-12 mm/saldatrice per pannelli in rete di rinforzo per calcestruzzo BRC
