Maglia 100*100mm PLC costruzione mesh pannello di saldatura macchina

Maglia 100*100mm PLC costruzione mesh pannello di saldatura macchina

Introduzione alla macchina di saldatura per pannelli a maglia per la costruzione

La macchina di saldatura per pannelli a maglia è un dispositivo che applica pressione ed elettricità alle linee longitudinali e trasversali pre-posizionate per formare punti di saldatura.

1La molla a pressione di contatto superiore ha una durata di servizio superiore a 10 anni.0000,000 cicli sotto il carico nominale.

2Il motore principale utilizza un motore di frenata a frequenza variabile di 7,5 kW per garantire la pressione e la velocità di saldatura.

3Utilizzare lo stampo di rivestimento per garantire la precisione della maglia.

4Vi è un dispositivo di rilevamento della linea trasversale per garantire l'accuratezza della posizione di posizionamento del filo.

5. Un trasformatore monofase di saldatura di potenza 200 KVA

6I blocchi di elettrodi sono realizzati in rame cromo-zirconio con una durezza di HRB ≥ 78 e una conducibilità di ≥ 50 MS/m. Le specifiche sono di 35×35×35 mm.Le superfici di lavoro possono essere scambiate per l'usoL'elettrodo superiore è costituito da barre di cromo-zirconio con una durezza di HRB ≥ 78 e una conducibilità di ≥ 50 MS/m,e le specifiche sono di ¢25 mm.

7Il supporto per gli elettrodi è realizzato in quadrato di rame T2 con una conducibilità ≥ 56 MS/m. Ciò aumenta la conducibilità tra le piastre di rame e prolunga la vita degli elettrodi.

8Il filo ad alta conducibilità è realizzato con strisce di rame T2 e viene prodotto mediante processo di piegatura a freddo, che garantisce la qualità della saldatura e prolunga la durata di vita.

Caratteristiche della macchina di saldatura del pannello a maglia per la costruzione

Alimentazione longitudinale del filo

Il sistema di linea longitudinale è costituito da rilevamento dell'alimentazione del materiale, cilindro di raddrizzamento e bobina di filo.

1Il rilevamento dell'alimentazione è utilizzato per verificare la condizione di carenza di materiale lungo la linea longitudinale, garantendo la continuità del funzionamento della saldatrice.

2Il dispositivo di raddrizzamento viene eseguito con un unico processo di raddrizzamento per garantire la piattezza della maglia.

Fabbricazione a base di fibre sintetiche

1La tramella a filo incrociato è un dispositivo di trasporto che alimenta le barre di rinforzo di lunghezza standard raddrizzate e tagliate alla posizione dell'elettrodo di saldatura della macchina principale come richiesto per la saldatura.La tramoggia a barre trasversali è un dispositivo di trasporto che alimenta le barre di rinforzo di lunghezza standard raddrizzate e tagliate alla posizione dell'elettrodo di saldatura della macchina principale come richiesto per la saldaturaÈ composto da una scala di piattaforma, un contenitore e una tramoggia di scarico.

2Il motore passo a passo prende automaticamente il filamento e lo getta automaticamente nella posizione indicata.

3Il tramino a filo incrociato è di tipo vassoio, il che rende più facile per gli operai il funzionamento del filo e riduce la loro intensità di lavoro.

Riciclare la maglia

1Il processo di reticolazione ripetuta consiste nel tirare fuori le linee orizzontali già saldate secondo i parametri impostati dal programma per formare una griglia.Il processo di rete ripetitiva consiste nel tirare fuori le linee orizzontali già saldate secondo i parametri fissati dal programma per formare una grigliaIn base alla lunghezza della rete, questo processo può essere ripetuto più volte fino a quando l'intero foglio di rete non viene completamente estratto.questo processo può essere ripetuto più volte fino a quando l'intero foglio di rete non è completamente estratto.

2- il gancio di maglia viene tirato meccanicamente, con l'assistenza pneumatica per il sollevamento e il ribasso del gancio;con assistenza pneumatica per il sollevamento e l'abbassamento dell'amo.

Macchine per la tosatura

Una macchina da taglio ad alta precisione può tagliare fori di filo trasversale di 2 mm, lasciando i bordi ruvidi della maglia entro 1 mm. (Tre opzioni)

Sistema di controllo

1. utilizzando un sistema di controllo programmabile PLC e un'interfaccia operativa touch screen.

2Ogni struttura funzionale è dotata di un dispositivo di rilevamento dei guasti e ha una funzione di allarme e di spegnimento automatici.

3Le specifiche delle maglie e i parametri di funzionamento di ciascun meccanismo sono impostati tramite l'interfaccia touch screen.

4La corrente di saldatura e l'ora sono impostate attraverso lo schermo touch sul cabinet di controllo principale.

5Utilizzando un regolatore di saldatura a maglia di acciaio e un tiristor per il controllo sincrono, è possibile ottenere la saldatura simultanea del trasformatore o un controllo separato per ciascuna sezione.

6. Il gabinetto di controllo CNC utilizza marchi di fama mondiale. Il gabinetto di controllo CNC adotta marchi elettrici di fama mondiale, garantendo prestazioni stabili, controllo preciso, alta affidabilità,e una durata di vita più lunga, riducendo al contempo i tassi di guasto e i costi di manutenzione.

Parametri tecnici della macchina di saldatura per pannelli a maglia di costruzione

Applicazioni del pannello a maglia

Questo lampione stradale ha un'elevata luminosità, risparmio energetico, protezione ambientale e facile installazione.È adatto alle scuole., parchi, marciapiedi, fabbriche, piazze, ecc. Ha un periodo di garanzia di 3 anni. Inoltre, possiamo fornire vari stili per soddisfare le vostre esigenze.

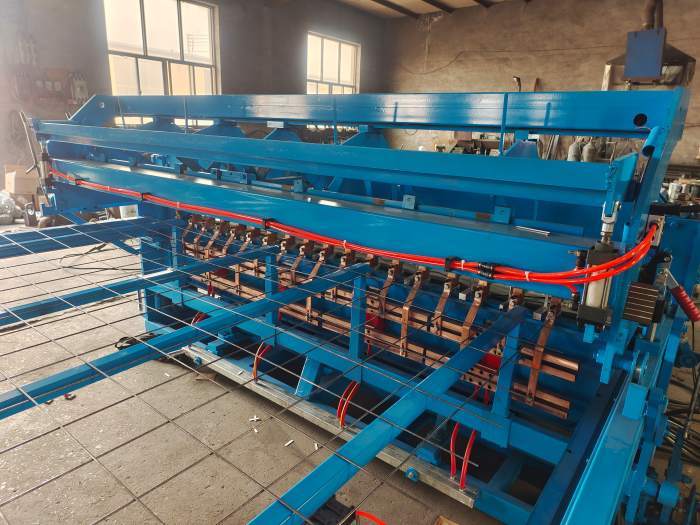

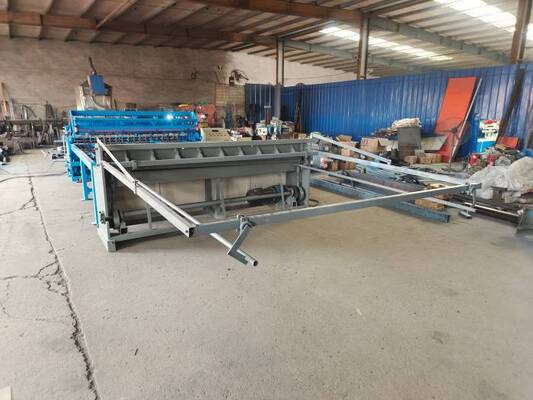

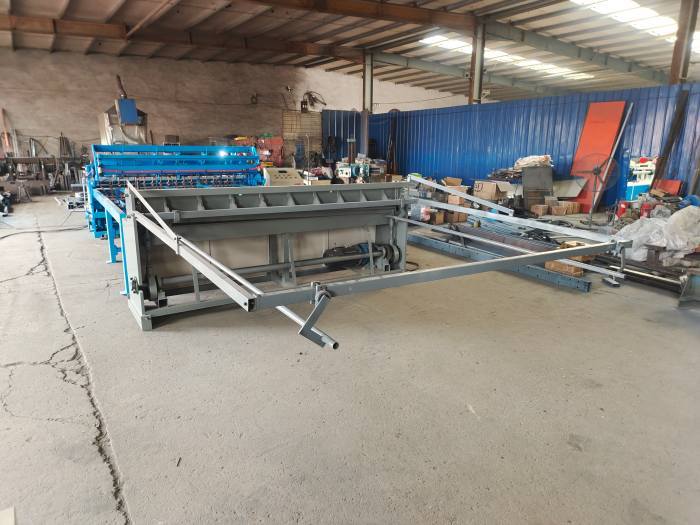

Fotografie della macchina di saldatura del pannello di rete per la costruzione
