pannello a maglia 2.4*6m macchina di saldatura a maglia automatica

Saldatrice automatica per pannelli in rete metallica a taglio da 2,4 * 6 m

Introduzione alla saldatrice per pannelli in rete metallica

Questa linea di produzione è un nuovo tipo di attrezzatura sviluppata in modo indipendente dai nostri ingegneri sulla base della loro esperienza pluriennale nella tecnologia di saldatura delle reti e sulle esigenze dei clienti. Fornisce più opzioni per i clienti di fascia media le cui fabbriche si stanno sviluppando.

La saldatrice per pannelli in rete metallica è un dispositivo che applica pressione ed elettricità alle linee longitudinali e trasversali preposizionate per formare punti di saldatura.

1. La molla di pressione del contatto superiore ha una durata di oltre 10.000.000 di cicli sotto il carico nominale.

2. Il motore principale utilizza un motore frenante a frequenza variabile da 7,5 kW per garantire la pressione e la velocità di saldatura.

3. Utilizzare lo stampo di rivestimento per garantire la precisione della mesh.

4. È presente un dispositivo di rilevamento della linea trasversale per garantire la precisione della posizione di posizionamento del filo della linea trasversale.

5. Un trasformatore di saldatura monofase con una potenza di 200 KVA

6. I blocchi degli elettrodi sono realizzati in rame al cromo-zirconio con una durezza HRB ≥ 78 e una conduttività ≥ 50 MS/m. Le specifiche sono 35×35×35 mm. Le superfici di lavoro possono essere scambiate per l'uso, aumentando così il tasso di utilizzo dei blocchi di elettrodi. L'elettrodo superiore è costituito da barre di cromo-zirconio con una durezza HRB ≥ 78 e una conduttività ≥ 50 MS/m e le specifiche sono ∅25 mm.

7. Il portaelettrodo è realizzato in rame T2 quadrato con una conduttività ≥ 56 MS/m. Ciò aumenta la conduttività tra le piastre di rame e prolunga la durata degli elettrodi.

8. Il filo ad alta conduttività è realizzato in nastro di rame T2 ed è prodotto mediante un processo di piegatura a freddo, che garantisce la qualità della saldatura e prolunga la durata.

Caratteristiche della saldatrice per pannelli in rete metallica

Alimentazione filo longitudinale

Il sistema a linea longitudinale è costituito dal rilevamento dell'alimentazione del materiale, dal cilindro di raddrizzatura e dalla bobina di filo.

1. Il rilevamento dell'alimentazione viene utilizzato per verificare la condizione di carenza di materiale lungo la linea longitudinale, garantendo la continuità del funzionamento della saldatrice.

2. Il dispositivo di raddrizzatura viene eseguito utilizzando un unico processo di raddrizzatura per garantire la planarità della rete.

Tramoggia a filo incrociato

1. La tramoggia per fili incrociati è un dispositivo di trasporto che alimenta le barre d'armatura di lunghezza standard raddrizzate e tagliate nella posizione dell'elettrodo di saldatura della macchina principale come richiesto per la saldatura. La tramoggia di materiale per barre trasversali è un dispositivo di trasporto che alimenta le barre d'armatura di lunghezza standard raddrizzate e tagliate nella posizione degli elettrodi di saldatura della macchina principale come richiesto per la saldatura. È composto da una scala a piattaforma, un silo di stoccaggio e una tramoggia di scarico. È composto da una scala a piattaforma, un silo di stoccaggio e una tramoggia di scarico.

2. Il motore passo-passo preleva automaticamente il filamento e lo rilascia automaticamente nella posizione designata.

3. La tramoggia del filo incrociato è del tipo a vassoio, il che rende più semplice per i lavoratori l'utilizzo del filo e riduce l'intensità del lavoro.

Ricicla la rete pull

1. Il processo ripetitivo di pull mesh prevede l'estrazione delle linee orizzontali già saldate secondo i parametri impostati dal programma per formare una griglia. Il processo ripetitivo di netting prevede l'estrazione delle linee orizzontali già saldate secondo i parametri impostati dal programma per formare una griglia. In base alla lunghezza della rete, questo procedimento può essere ripetuto più volte fino alla completa estrazione dell'intero foglio di rete. In base alla lunghezza della rete, questo procedimento può essere ripetuto più volte fino alla completa estrazione dell'intero foglio di rete.

2. Il gancio della rete viene tirato meccanicamente, con assistenza pneumatica per il sollevamento e l'abbassamento del gancio. Il gancio della rete viene tirato meccanicamente, con assistenza pneumatica per il sollevamento e l'abbassamento del gancio.

Macchina da taglio

Una cesoia ad alta precisione può tagliare fori trasversali da 2 mm, lasciando i bordi grezzi della rete entro 1 mm. (Tre opzioni)

Sistema di controllo

1. Utilizzando un sistema di controllo programmabile PLC e un'interfaccia operativa touch screen.

2. Ogni struttura funzionale è dotata di un dispositivo di rilevamento guasti e dispone di una funzione di allarme e spegnimento automatico.

3. Le specifiche della maglia e i parametri operativi di ciascun meccanismo vengono impostati tramite l'interfaccia touch screen.

4. La corrente e il tempo di saldatura vengono impostati tramite il touch screen sul quadro di controllo principale.

5. Utilizzando un controller di saldatura a rete in acciaio e un tiristore per il controllo sincrono, è possibile ottenere la saldatura simultanea del trasformatore o un controllo separato per ciascuna sezione.

6. Il quadro elettrico CNC utilizza marchi di fama mondiale. L'armadio di controllo CNC adotta marchi elettrici di fama mondiale, garantendo prestazioni stabili, controllo preciso, alta affidabilità e una maggiore durata, riducendo al contempo i tassi di guasto e i costi di manutenzione.

Parametri tecnici della saldatrice per pannelli in rete metallica

Applicazioni del pannello in rete metallica

Questo lampione è caratterizzato da elevata luminosità, risparmio energetico, protezione ambientale e facilità di installazione. Ha un grado di impermeabilità IP67 e ha superato la certificazione CE. È adatto a scuole, parchi, bordi stradali, fabbriche, piazze, ecc. Ha un periodo di garanzia di 3 anni. Inoltre, possiamo fornire vari stili per soddisfare le vostre esigenze.

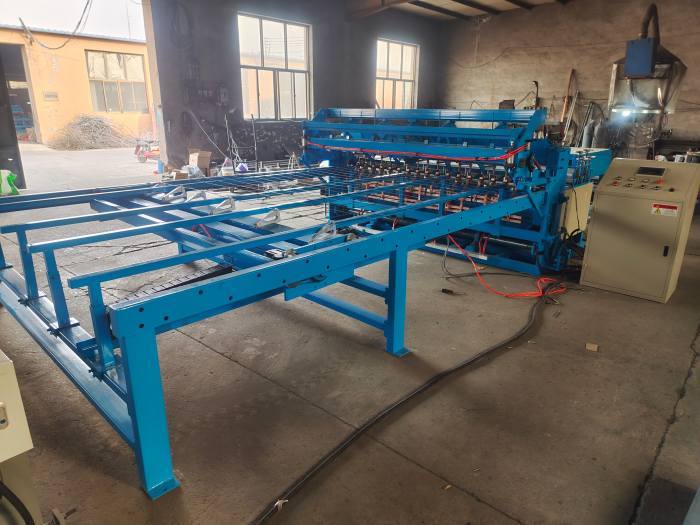

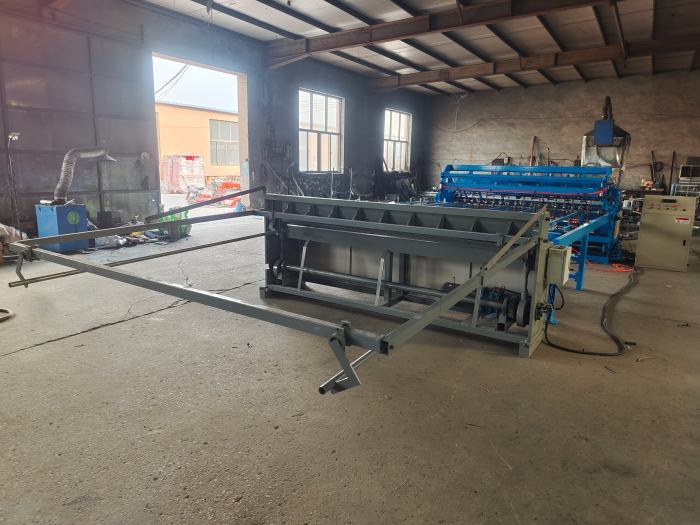

Foto della saldatrice per pannelli in rete metallica
