Macchina di saldatura a maglia di filo / macchina di saldatura a maglia di recinzione saldata
| Luogo di origine | Cina |
|---|---|
| Marca | DIXUN |
| Certificazione | CE & ISO 9001:2015 |
| Numero di modello | DX-2500A |
| Quantità di ordine minimo | un set |
| Imballaggi particolari | I pezzi di ricambio e il quadro elettrico verranno caricati in una scatola di legno. La macchina pri |
| Tempi di consegna | 30 giorni lavorativi |
| Capacità di alimentazione | 5 set al mese |
Dettagli
| Diametro del filo | 3-6 mm | Certificazione | CE,ISO9001 |
|---|---|---|---|
| Colore | può essere personalizzato | Voltaggio | 220V/380V/415V/440V |
| Velocità di saldatura | 40-60 volte/minuto | Nome | Saldatura in rete metallica |
| tipo | completamente automatico | Condizione | Nuovo |
| Utilizzo | recinzione in rete metallica per saldatura, saldatrice per rete metallica in cemento armato di sicur | Altezza della recinzione | 1000-2500 mm |
| recinzione di piegatura | Piegatura automatica | Tirare il motore a rete | Servomotore |
| Evidenziare | macchina di saldatura a maglia di recinzione saldata,macchina di saldatura a maglia con garanzia,attrezzature per la saldatura di maglie industriali |
||
Descrizione di prodotto
Macchina di saldatura a maglia di filo / macchina di saldatura a maglia di recinzione saldata
Introduzione della macchina di saldatura a maglia
1. Il sistema di controllo adotta la tecnologia CNC sincrona, programma PLC e HMI. È facile e conveniente da usare con il touch screen.
2. I fili trasversali vengono alimentati dal dispositivo di tramoggia automaticamente ed è controllato da un motore passo. Il motore passo spinge il dispositivo di tipo disco a far cadere i fili trasversali automaticamente.Il dispositivo store cross ha una maggiore capacità può caricare max 1 tonnellate di fili.
3. Distanza regolabile del filo verticale che consente diverse dimensioni di foro tra il filo verticale, quando l'input la distanza di filo incrociato per touch screen, qualsiasi dimensione di maglia può essere fatta.Le dimensioni delle maglie di saldatura possono essere regolabili in modo casuale entro il range.
4Il servomotore adotta il marchio Delta, alta precisione e grande potenza.
5. L'ascesa e la discesa del gancio di trazione è controllata da una bombola d'aria. e la distanza di trazione della maglia (spazio tra i fili) è regolato da PLC sullo schermo touch.
6. trasformatore di saldatura a raffreddamento ad acqua: 160KVA*9PCS (51 elettrodi di saldatura) ¢ ogni 6 elettrodi di saldatura richiedono un trasformatore di saldatura.Il trasformatore di saldatura è raffreddato ad acqua.Che ha una durata di vita più lunga.
7. via di alimentazione del filo: i fili verticali pre-diritto pre-taglio. i fili orizzontali pre-diritto e pre-taglio.
8. La macchina di piegatura piegherà il pannello di maglia automaticamente dopo che la macchina di trazione della maglia spingerà il pannello di maglia sotto la macchina di piegatura.nel mezzo e alla fine. La macchina di piegatura è controllata dal cabinet di controllo. Infine. Il dispositivo di impilazione della maglia robot adotta stack robot intelligente. che afferra la recinzione 3d sulla macchina di raccolta maglia.Il suo vantaggio è che può posizionare con precisione e rapidità la maglia in ordine, ridurre il lavoro e risparmiare sui costi.
9Il trasformatore di potenza deve essere di almeno 160 KVA per alimentare il funzionamento della macchina e la distanza tra il trasformatore di potenza e la macchina deve essere entro 100 m.
10Materiale: Adatto per filo a basso tenore di carbonio, filo galvanizzato.
Dettagli della macchina di saldatura a maglia

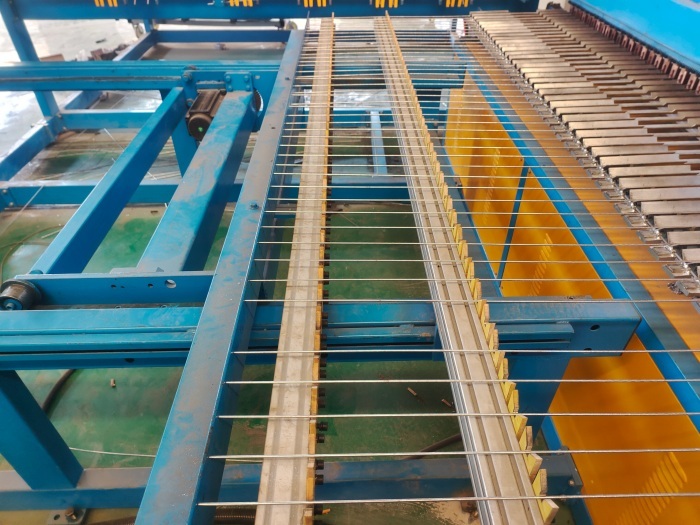

1. Dispositivo di alimentazione longitudinale del filo
Il sistema di alimentazione del filo longitudinale è un nuovo design, che può posizionare i fili longitudinali rapidamente e con precisione, allarme automatico in caso di guasto.Che può caricare 1500 kg di fili.
2Dispositivo di spinta longitudinale del filo
Questo dispositivo di spinta del filo longitudinale è appositamente progettato per far sì che il filo longitudinale raggiunga con precisione la posizione specificata e assicuri che lo standard di griglia non abbia errori.
3La connessione tra il trasformatore di saldatura e gli elettrodi utilizza un blocco di rame al posto di una foglia di rame morbido, che ha una migliore qualità ed un effetto conduttivo.
4L'elettrodo e la base in rame sono tutti realizzati in rame ad alto cromo (CuCrZr), che è un materiale in lega speciale con resistenza all'usura e resistenza alle alte temperature.Aumentare la durata di servizio dell'elettrodo.
5Dispositivo di trazione della maglia (controllato dal servomotore della bombola)
La maglia di tirare ripetutamente è di tirare il filo transversale saldato fuori dalla griglia secondo il
parametri impostati dal programma, e in base alla lunghezza della maglia, può realizzare la maglia tirando ripetutamente, in modo che l'intera maglia sia completamente tirata fuori.
6- Il dispositivo a maglia.
Questo dispositivo a maglia di spinta viene utilizzato per spingere il pannello di maglia sotto la macchina di piegatura.
7. macchina di piegatura automatica
Questa macchina di piegatura può piegare il pannello di maglia online automaticamente, risparmiare lavoro e fornire un'elevata efficienza.
8. Dispositivo di trazione della maglia dopo la piegatura della maglia.
Il dispositivo di trazione reticolare tira fuori il pannello della recinzione 3D dopo la piegatura.
9. Dispositivo di recinzione a maglia automatico
Il dispositivo di impilazione della maglia può impilare accuratamente la maglia della recinzione 3D in modo ordinato, facilitare l'imballaggio e ridurre i costi di lavoro.
10. Dispositivo di alimentazione a filo incrociato
Il motore passo a passo guida il dispositivo di tipo disco per far cadere i fili trasversali automaticamente.
La tramoggia è un dispositivo di alimentazione che invia raddrizza e taglia l'acciaio di lunghezza fissa le barre nella posizione dell'elettrodo di saldatura della macchina di saldatura principale in base alla saldatura La capacità di stoccaggio è di circa 1,5 tonnellate, il che riduce il consumo di materiale manuale. La Commissione ritiene che la Commissione debba adottare misure adeguate per migliorare l'efficienza della produzione.
Questa tramoggia è composta da una scala di piattaforma, un contenitore e una tramoggia a caduta, che è installata sul telaio di trazione della rete circolante.Ci sono scale su entrambi i lati della piattaforma per facilitare il funzionamento. Il contenitore è dotato di una serie di rulli a motore magnetici. Le barre vengono assorbite sui rulli e inviate al contenitore di stoccaggio. Il contenitore di materiale è dotato di un interruttore di rilevamento della posizione per controllare se è necessario materiale aggiuntivo in funzione della quantità di materiale preparato. La tramoggia in caduta utilizza una fascia a forma di disco per tenere accuratamente il filo e alimentare uniformemente ogni filo trasversale nella posizione del spingitore uno per uno in base alle esigenze di saldatura.La potenza della presa del filo è di 13.5N.m motore passo a passo.
Parametri tecnici della macchina di saldatura a maglia
| Modello | DX-2500A | Diametro del filo | 30,0 - 6,0 mm |
| Distanza longitudinale del filo |
50-250 mm (regolabile) |
Forma di filo verticale | Pre-taglio di filo di alimentazione di filo verticale tram automatico |
| Distanza del filo trasversale |
50-250 mm (regolabile) |
Forma di filo trasversale | Fabbricazione a partire da fili pre-tagliati |
| Larghezza del pannello di maglia | Max. 2500 mm | Voltaggio nominale | (personalizzato) |
| velocità di saldatura | 55-65 volte/minuto | Trasformatori di saldatura | 160KVAX9 PCS |
| Altri apparecchi per la produzione di calore | 51 PCS | Lunghezza del pannello di maglie | 1000-3000 mm |
| Peso della macchina | 14.8 T | Dimensione della macchina | 25 x 3,8 x 2,2 m (L*W*H) |
| Capacità di produzione | 55-60 pannelli all'ora | Metodo di rete di trazione | Con servomotore |
| Manodopera | 1-2 persone | Spazio a pavimento richiesto | 26 x 5m x 7m (L*W*H) |
| Trasformatori di potenza | 200 KVA | Freno elettrico | 630A |
| Cavo |
240 mm2*3 pezzi (cavo di alluminio) |
Distanza dal trasformatore di potenza alla macchina | 100 metri |

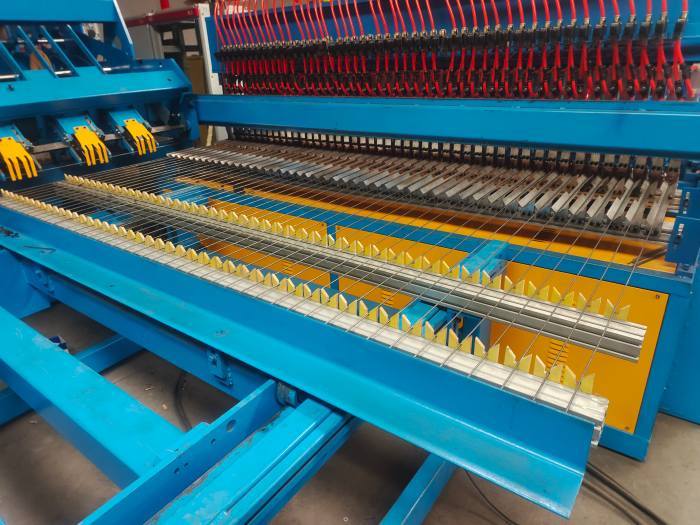

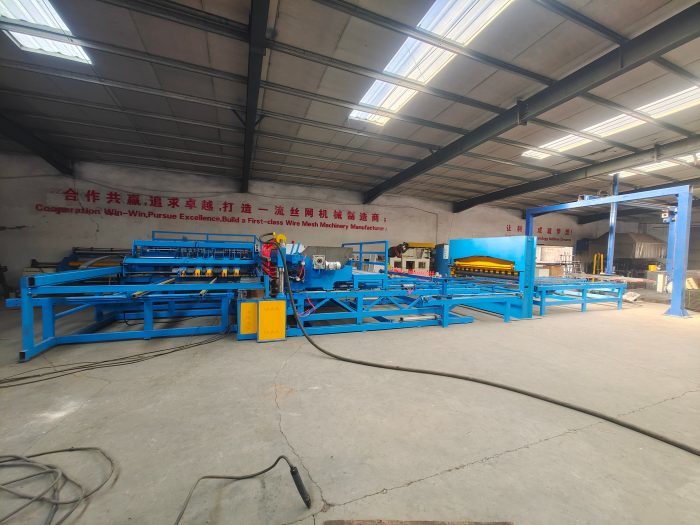

Foto della macchina di saldatura a maglia di filo
