Dimensione della recinzione 1530*2500mm Automatica curva Autostrada Corrimano di protezione 3d Recinzione maglia macchina di saldatura

Saldatrice automatica della maglia del recinto della guardavia 3D della curvatura della strada principale di dimensione 1530*2500mm del recinto

Introduzione della saldatrice a rete per recinzione 3D

La saldatrice per reti da recinzione è una nuova attrezzatura per la saldatura di reti metalliche altamente automatizzata sviluppata dalla nostra azienda. Incorpora un controllo elettromeccanico avanzato e una tecnologia di saldatura a resistenza (comprese la saldatura per fusione e a punti) perfezionata negli ultimi anni ed è adattata per soddisfare le esigenze del mercato interno. Caratterizzata da un design strutturale modulare, questa macchina facilita futuri aggiornamenti e modifiche funzionali, fornendo flessibilità per adattarsi alle esigenze in evoluzione dei clienti.

La saldatrice a rete per recinzione conserva il corpo principale originale della saldatrice. Un corpo della saldatrice a rete alternativa è installato su un lato del corpo principale della saldatrice e una macchina di alimentazione automatica del filo è installata sull'altro lato. Una macchina automatica per la sistemazione del materiale è installata fissa sul lato della macchina automatica per l'alimentazione del filo, lontano dal corpo principale della saldatrice. Incorporando un carrello di alimentazione, una tramoggia, un meccanismo di presa del filo e un meccanismo di disposizione del filo, sostituisce la tradizionale disposizione manuale del filo, migliorando così l'efficienza lavorativa della macchina a rete saldata.

Secondo la sua struttura, è diviso in sette sezioni principali: alimentazione automatica della tramoggia del filo longitudinale, disposizione automatica del materiale, saldatrice principale della rete, caduta automatica della tramoggia del filo trasversale, sistema di trazione ciclica della rete, piegatrice automatica (piegatura in linea), sistema di impilamento della rete di recinzione. Presenta un design innovativo, un telaio robusto della macchina e un funzionamento intuitivo, offrendo un elevato rapporto costo-efficacia.

Caratteristiche della saldatrice a rete per recinzione 3D

1. La soppressione automatica della tramoggia del filo orizzontale riduce notevolmente l'intensità della manodopera.

2. La macchina è dotata di funzione di rilevamento del filo orizzontale. Quando il filo orizzontale non cade nella posizione di saldatura, la macchina si fermerà automaticamente;

3. Il motore fornisce una pressione di saldatura flessibile per l'intersezione di fili longitudinali e trasversali. Rispetto a un marchio nazionale di apparecchiature di saldatura alimentate ad aria compressa, offre una saldatura stabile, meno spruzzi, un'elevata velocità di saldatura, un basso investimento iniziale, costi di funzionamento e manutenzione e bassa rumorosità nell'impianto.

4. Il disegno meccanico della rete alternativa consente di risparmiare spazio in officina per la produzione di rete e migliora la precisione dimensionale della rete.

5. La tramoggia di soppressione orizzontale può spostarsi nella direzione di uscita della rete nel suo insieme, fornendo spazio operativo per la regolazione dell'attrezzatura e migliorando notevolmente l'efficienza di regolazione quando si modificano le specifiche della rete.

6. L'armadio di distribuzione elettrica adotta il sistema di controllo programmabile PLC per rendere il processo di controllo più accurato.

7. Il dispositivo di alimentazione automatica è un meccanismo che sostituisce il posizionamento manuale del filo durante la produzione del pannello in rete. Gli operatori posizionano i fili pre-raddrizzati e tagliati sulla piattaforma di alimentazione automatica. Il dispositivo, azionato dalla potenza del motore, trasporta quindi i fili nel contenitore di stoccaggio della tramoggia di aumento del materiale.

8. Dopo il processo di alimentazione automatica, i fili preraddrizzati e tagliati vengono posizionati nel contenitore di stoccaggio della tramoggia di aumento del materiale. La rotazione del disco premifilo, azionata dalla potenza del motore, realizza l'azione di caduta e disposizione del filo. I fili caduti cadono automaticamente nelle scanalature limite, risparmiando così manodopera.

9. Come componente principale per la formatura dei pannelli in rete, la saldatrice principale utilizza blocchi di cromo-zirconio-rame ad alta conduttività, che offrono una resistenza all'usura superiore.

10. Controllata dal PLC, la tramoggia del filo trasversale utilizza un motore per azionare la rotazione del disco di presa del filo, eseguendo l'azione di caduta del filo.

11. Il carrello di trascinamento della rete si muove avanti e indietro all'interno del suo intervallo di corsa per eseguire l'azione di trascinamento della rete. Ciò riduce la resistenza della saldatura e consente di risparmiare spazio.

12. La piegatura automatica consente un funzionamento altamente efficiente e continuo. Elimina la necessità di trasferimento offline e posizionamento secondario, collegandosi perfettamente al processo precedente per ottenere un flusso automatizzato. Ciò migliora significativamente l’efficienza produttiva evitando i rischi per la sicurezza associati alla movimentazione manuale.

13. La saldatrice a rete per recinzione 3D adotta la gestione dell'impilamento della rete riducendo notevolmente sia il numero richiesto di lavoratori che l'intensità del lavoro.

Parametri tecnici della saldatrice a rete per recinzione 3D

Applicazione della saldatrice a rete per recinzione 3D

La saldatrice a rete per recinzione guardrail viene utilizzata principalmente per recinzioni autostradali, recinzioni ferroviarie ad alta velocità, recinzioni di ingegneria municipale, costruzione di aeroporti, ecc.

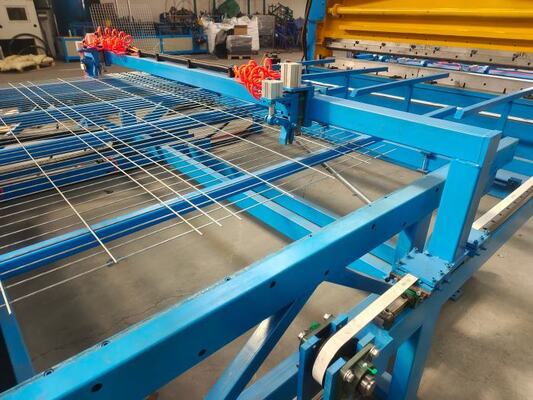

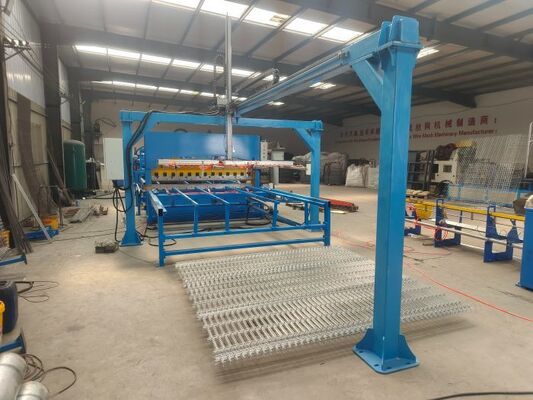

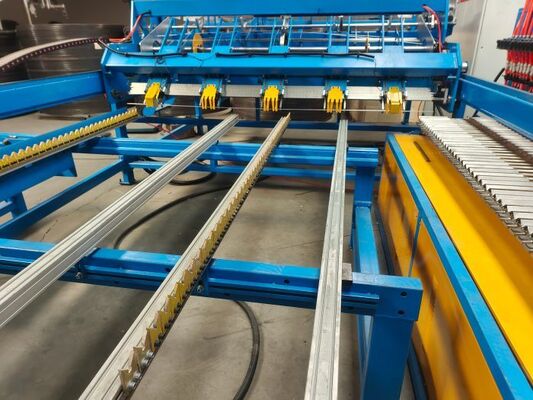

Foto della saldatrice a rete per recinzione 3D
