Apertura Dimensione 50x200mm altezza recinzione 2,5m Recinzione maglia macchina di saldatura

Macchina per saldatura rete per recinzioni con apertura 50x200mm e altezza recinzione 2,5m

Introduzione della macchina per saldatura rete per recinzioni:

Questa macchina per saldatura rete per recinzioni è sviluppata e prodotta dal team tecnico cinese e da ingegneri europei, combinando l'esperienza d'uso dei clienti. L'intera linea di produzione è molto avanzata e ogni sistema è stato notevolmente migliorato.

Il sistema di alimentazione del filo longitudinale è molto preciso e l'intervallo di lunghezza può essere di 75-2500 mm, il sistema di trazione della rete, il sistema di trasporto della rete e il sistema di piegatura della rete sono controllati da diversi servomotori, ciò può migliorare notevolmente la velocità di produzione.

Il sistema di piegatura adotta una piegatrice ad alta velocità e gli stampi superiore e inferiore si muovono contemporaneamente per una produzione ad alta efficienza.

Il sistema di impilamento della rete adotta un sistema di impilamento robotizzato intelligente. Il suo vantaggio è che può posizionare la rete in modo accurato e rapido in ordine, riducendo la manodopera e risparmiando sui costi.

 Vantaggi della macchina per saldatura rete per recinzioni:

1. La lunghezza della rete (altezza della recinzione) può essere regolata arbitrariamente da 1000 a 2500 mm.
2. Viene aggiunto un dispositivo vibrante al sistema di alimentazione del filo trasversale per evitare l'avvolgimento del filo.
3. Il filo longitudinale e il filo trasversale sono posizionati con precisione, il pannello della rete è piatto, il foro della rete è standard.
4. La spaziatura del filo trasversale viene regolata tramite touchscreen, diverse dimensioni della rete possono essere impostate nella stessa rete.
5. Le matrici superiore e inferiore della piegatrice si muovono contemporaneamente per risparmiare tempo.
6. Possiamo regolare facilmente la corrente di saldatura quando dobbiamo saldare diametri di filo diversi.
7. Possiamo impostare l'output e arrestare automaticamente la macchina al termine della produzione della rete.
8. Alimentazione del filo, saldatura della rete, piegatura della rete, impilamento della rete funzionano insieme. Alta efficienza produttiva.
9. Il sistema di impilamento della rete robotizzato può posizionare la rete in modo accurato e rapido, risparmiando sui costi di manodopera.

Dettagli della macchina per saldatura rete per recinzioni:

1. Il sistema di alimentazione del filo longitudinale è un nuovo design, che può posizionare i fili longitudinali in modo rapido e preciso, con allarme automatico in caso di guasto. Il filo longitudinale è dotato di tramoggia di pre-carico. Che può caricare 1500 kg di fili.

2. Questo dispositivo di spinta del filo longitudinale è appositamente progettato per far raggiungere al filo longitudinale la posizione specificata con precisione e garantire che lo standard della griglia non presenti errori.

3. La connessione tra il trasformatore di saldatura e gli elettrodi utilizza blocchi di rame invece di fogli di rame morbido, che hanno una migliore qualità e un migliore effetto conduttivo.

4. L'elettrodo e la base in rame sono realizzati in rame ad alto cromo (CuCrZr), che è un materiale in lega speciale resistente all'usura e alle alte temperature. Aumenta la durata dell'elettrodo.

5. La trazione ripetuta della rete serve a estrarre il filo trasversale saldato dalla griglia secondo i parametri impostati dal programma, e in base alla lunghezza della rete, può realizzare una trazione ripetuta della rete, in modo che l'intera rete venga completamente estratta. Il dispositivo di trazione ripetuta della rete è composto da un telaio inferiore di trazione della rete, un telaio mobile di trazione della rete, un carrello di trazione della rete e un tubo di supporto. I due lati del telaio di base della rete metallica sono guide mobili del telaio della rete metallica, che possono essere spostate di 600 mm dal telaio principale, il che è comodo per la manutenzione e il funzionamento. La potenza di movimento del telaio di trazione della rete è un cilindro standard con un diametro di 50 mm. Il telaio di trazione mobile è composto da due telai di saldatura laterali e un supporto centrale. Due set di ganci di bloccaggio pneumatici sono installati alla connessione con la macchina di saldatura per garantire la precisione della posizione del telaio di trazione della rete durante il lavoro. Due cilindri con un alesaggio di 40 mm. Esiste un set di dispositivo di blocco meccanico alla connessione tra il telaio mobile e il telaio inferiore per migliorare la sicurezza dell'operatore. Dotato di 6 set di ganci pneumatici per la trazione della rete, un set di dispositivo di sollevamento del fascio di presa, cilindro di forza manuale di presa con un diametro sottile di 25 mm, la potenza di sollevamento della presa è di 1 diametro del cilindro.

6. Questo dispositivo di spinta della rete viene utilizzato per spingere il pannello della rete sotto la piegatrice.

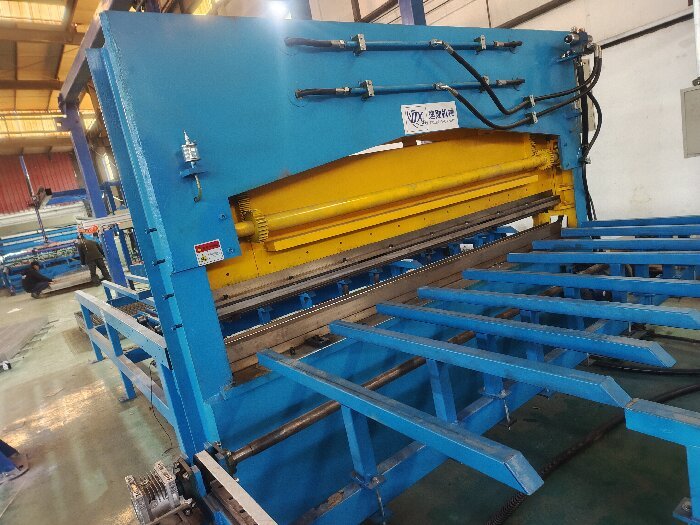

7. Questa piegatrice può piegare automaticamente il pannello della rete online, risparmiando manodopera e fornendo alta efficienza.

8. Il dispositivo di trazione della rete estrae il pannello della recinzione 3D dopo la piegatura.

9. Il dispositivo di impilamento della rete robotizzato può impilare accuratamente la rete 3D in modo ordinato, facilitando l'imballaggio e riducendo i costi di manodopera. Può regolare in modo intelligente l'altezza dell'impilamento della rete.

10. Il motore passo-passo aziona il dispositivo a disco per far cadere automaticamente i fili trasversali. Il dispositivo di stoccaggio dei fili trasversali ha una maggiore capacità e può caricare fino a 1,5 tonnellate di fili. La tramoggia per fili trasversali è un dispositivo di alimentazione che invia barre d'acciaio raddrizzate e tagliate a lunghezza fissa alla posizione dell'elettrodo di saldatura della macchina di saldatura principale in base alle esigenze di saldatura. La caratteristica principale di questa tramoggia è che è dotata di una tramoggia di stoccaggio per fili trasversali e di un dispositivo di alimentazione automatico. La capacità di stoccaggio è di circa 1,5 tonnellate, il che riduce l'alimentazione manuale e i materiali secondari e migliora l'efficienza produttiva.

11. Questa tramoggia è composta da una scala della piattaforma, un contenitore di stoccaggio e una tramoggia di caduta, che è installata sul telaio di trazione della rete in circolazione. Ci sono scale su entrambi i lati della piattaforma della tramoggia per facilitare le operazioni. Il contenitore di stoccaggio è dotato di un set di rulli motorizzati magnetici. Durante la rotazione, le barre d'acciaio vengono adsorbite sui rulli e inviate al contenitore di scarico e stoccaggio. Il contenitore di stoccaggio del materiale è dotato di un interruttore di rilevamento della posizione per controllare se è necessario materiale aggiuntivo in base alla quantità di materiale preparato. La tramoggia di caduta utilizza una puleggia a forma di disco per trattenere accuratamente il filo e alimentare uniformemente ogni filo trasversale nella posizione dello spingitore uno per uno in base alle esigenze di saldatura. La potenza di tenuta del filo è un motore passo-passo da 13,5 Nm.

12. La macchina per saldatura rete per recinzioni è dotata di un armadio di controllo principale indipendente e di una console operativa. Utilizza un sistema di controllo programmabile PLC, interfaccia operativa touchscreen. Facile da usare.

Parametri tecnici della macchina per saldatura rete per recinzioni:

Applicazioni della macchina per saldatura rete per recinzioni:

La rete per recinzioni ha una vasta gamma di applicazioni. A seconda del suo tipo e delle sue specifiche, può essere utilizzata nelle seguenti situazioni:
1. Settori dei trasporti come strade, ferrovie, ponti ed autostrade: in queste aree, le barriere svolgono un ruolo di protezione e isolamento, prevenendo efficacemente gli incidenti. Ad esempio, le barriere sulle autostrade possono impedire ai veicoli di perdere il controllo e di uscire di strada, garantendo la sicurezza dei pedoni.
2. Cantiere, specialmente intorno allo scavo di fondazione: nei cantieri, le barriere fungono da misure di sicurezza per prevenire rischi accidentali durante la costruzione. Le barriere intorno allo scavo di fondazione possono impedire ai lavoratori di cadere e isolare anche il cantiere per impedire l'ingresso di personale non autorizzato.
3. Luoghi pubblici come parchi, comunità e scuole: le reti di recinzione possono essere utilizzate per separare e abbellire l'ambiente, e per regolare i percorsi per pedoni e veicoli. Ad esempio, le reti di recinzione da giardino possono essere utilizzate per dividere aiuole e prati, fungendo sia da barriera che da mezzo di abbellimento.
4. In fabbriche, magazzini, parcheggi e altri luoghi: le barriere possono essere utilizzate per proteggere e salvaguardare attrezzature e strutture. Ad esempio, le recinzioni di isolamento dei magazzini possono essere utilizzate per l'isolamento tra l'interno del magazzino dell'officina e le bancarelle del mercato.
5. Impianti sportivi come stadi, campi da basket e campi da calcio: la rete di recinzione per campi da basket ha le caratteristiche di anti-invecchiamento, resistenza alla corrosione, superficie piana e minore probabilità di deformazione a causa dell'impatto di forze esterne. È ampiamente utilizzata in stadi, campi da basket e campi da calcio, ecc.
6. Allevamento di bestiame: la rete di recinzione per il bestiame può svolgere un ruolo molto efficace nella protezione e nel monitoraggio dell'allevamento, impedendo la fuga degli animali.

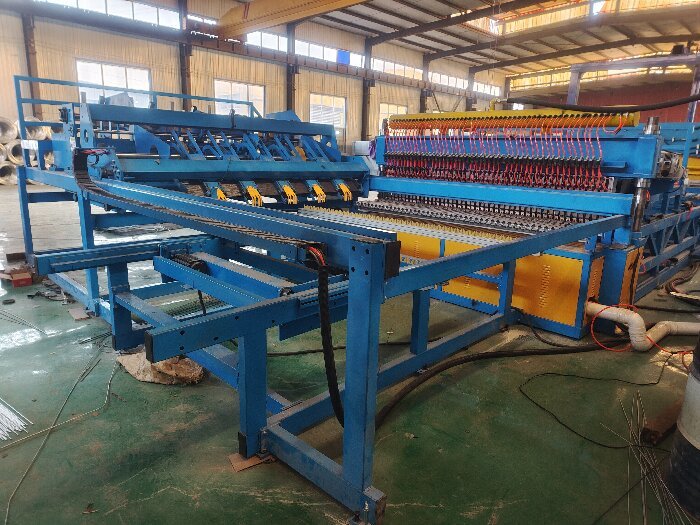

Foto della macchina per saldatura rete per recinzioni:
